油溶性金纳米棒(吸收峰610-1850nm)

油溶性金纳米棒（吸收峰610-1850nm）是一种具有特殊光学性质的纳米材料，以下是对其的详细介绍：

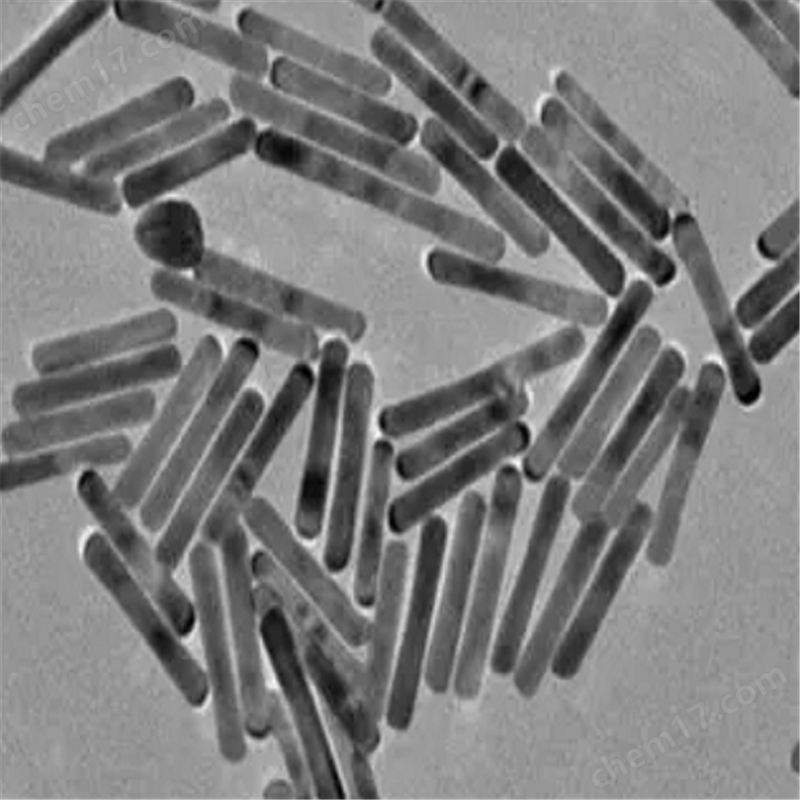

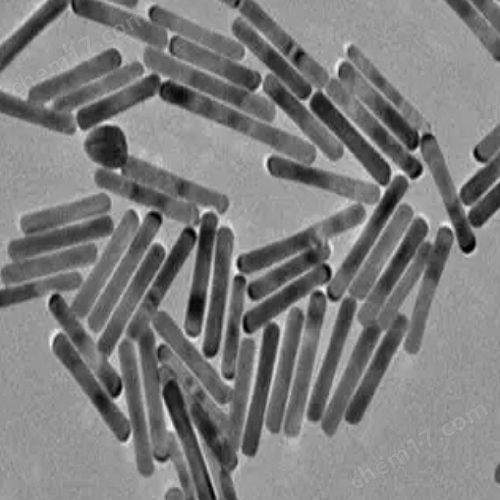

一、基本信息

• 名称：油溶性金纳米棒

• 英文名称：oil soluble Au Nanorods

• 成分：主要由金元素组成，呈棒状纳米结构，表面连接具有巯基的配合物，使其能在多种极性及非极性溶剂中分散。

• 吸收峰范围：610-1850nm，这一范围涵盖了可见光到近红外光谱区域，使得油溶性金纳米棒在多个领域具有潜在的应用价值。

• 颜色：根据长径比不同，油溶性金纳米棒可呈现蓝色、浅黄、淡黄、棕色、棕红色等多种颜色。

• 浓度：常见浓度为0.1mg/mL，但可根据需求进行定制。

• 保存条件：密封避光冷藏，-20℃长期保存，切勿冻存。

二、光学特性

• 表面等离子体共振：油溶性金纳米棒的表面等离子体共振波长随长宽比变化，吸收峰可在610-1850nm范围内变化，呈现出特殊的光学吸收和散射特性。

• 光谱特性：紫外-可见-近红外光消光谱通常呈现一低、一高的双峰峰型。在505-510nm之间存在一个弱吸收峰，随长径比的不同，在600-1200nm之间存在一个高对称的强吸收峰。

三、制备方法

油溶性金纳米棒的制备通常分为两步：合成金纳米棒与表面亲油修饰。

1. 合成金纳米棒：

• 采用晶种生长法，通过调节反应条件控制尺寸与形状。

• 晶种制备：将氯金酸（HAuCl₄）与还原剂反应，生成尺寸小于4nm的金纳米颗粒作为晶种。

• 生长液配置：在表面活性剂CTAB（0.1mol/L）和银离子（如AgNO₃，5×10⁻⁵mol/L）存在下，用抗坏血酸（AA）还原氯金酸，形成生长液。

• 金纳米棒生成：将晶种分批次加入生长液中，控制非均相沉积速率，最终得到长径比可控的金纳米棒。

2. 表面亲油修饰：

• 使用烷基硫醇、烷基羧酸等疏水性分子，通过硫醇基团与金表面结合，形成亲油层。

• 巯基配合物修饰：在金纳米棒表面连接具有巯基的配合物（如巯基聚乙二醇），使其能在三氯jia烷、二甲苯、甲苯、环己烷等极性及非极性溶剂中分散。

• 离心纯化：将修饰后的金纳米棒溶液在8000r/min下离心10分钟，去掉上清液，底部沉淀用去离子水超声分散后再次离心，重复2-3次以去除未反应的CTAB和杂质。

• 油性溶剂分散：将纯化后的金纳米棒分散在二甲苯、三氯jia烷、甲苯、环己烷等油性溶剂中，获得稳定的油溶性金纳米棒溶液。

四、应用领域

• 生物医学成像：

• 光声成像：油溶性金纳米棒可作为光声成像的对比剂，提高成像的灵敏度和分辨率。

• 荧光增强：利用其强表面电场增强效应，油溶性金纳米棒可作为荧光增强的基底，用于生物分子的高灵敏度检测。

• 光热治疗：

• 利用油溶性金纳米棒在近红外区域的强吸收特性，可将其作为光热剂用于肿瘤治疗。

• 表面增强拉曼成像：

• 利用其强表面电场增强效应，油溶性金纳米棒可作为表面增强拉曼散射（SERS）的基底，用于生物分子的高灵敏度检测。

• 药物载体：

• 通过表面功能化修饰，油溶性金纳米棒可与生物分子（如抗体、蛋白质等）结合，用于药物递送和靶向治疗。

• 光学器件：

• 油溶性金纳米棒的表面等离子体共振效应显著，纵向SPR峰可通过调控长径比进行调节，这使得其在光学器件领域具有潜在应用。

• 有机电子器件：

• 油溶性金纳米棒在有机溶剂中分散后，可通过溶液加工的方法制备成导电薄膜，这种薄膜在有机电子器件中具有重要的应用价值。

油溶性金纳米棒（吸收峰610-1850nm）

关于我们:

陕西星贝爱科生物科技经营的产品种类包括有：合成磷脂、高分子聚乙二醇衍生物、嵌段共聚物、磁性纳米颗粒、纳米金及纳米金棒、近红外荧光染料、活性荧光染料、荧光标记物、蛋白交联剂、小分子PEG衍生物、点击化学产品、树枝状聚合物、环糊精衍生物、大环配体类、荧光量子点、透明质酸衍生物、石墨烯或氧化石墨烯、碳纳米管、富勒烯，二氧化硅及介孔二氧化硅，聚合物微球，近红外荧光染料，聚苯乙烯微球，上转换纳米发光颗粒，MRI核磁造影产品，荧光蛋白及荧光探针等等。

温馨提示：仅用于科研，不能用于人体！

相关产品：

二氧化硅包覆磁性纳米颗粒(内核10-400nm)可选

金包磁纳米颗粒(尺寸可调)

链霉亲和素修饰磁性纳米颗粒50nm,SA@Fe3O4

链霉亲和素修饰磁珠100nm

多聚赖氨酸修饰磁性纳米颗粒200nm

羧甲基葡聚糖修饰磁性纳米颗粒100nm

聚苯乙烯包覆磁性纳米颗粒500nm

铂包金纳米颗粒
